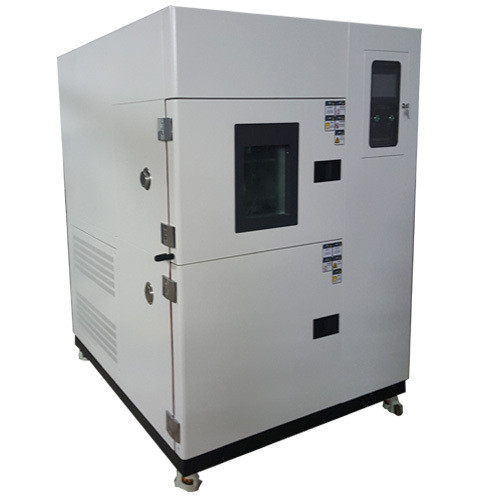

SGGDWCJ系列 三箱式高低温冲击试验箱
产品特点 |
该冲击试验箱为待测品静态式冷﹑热交替冲击方式,该方法为现在先进的高低温冲击方式,广泛使用于电子零组件测试,汽车零部件,半导体,电子线路板,金属化学,材料等测试设备.试验箱后部为低温蓄冷区,上部为高温蓄热区,试件(待测品)放置在试验箱中部,高温冲击时,上风门打开,形成高温内循环.低温冲击时,上风门关闭,下风门打开,形成低温内循环.该冲击试验箱的最大特点是:试件(待测品)静止不动,使用户避免了因试件移动带来的诸多不便. |
符合标准 |
1.GB/T2423.22-93试验Na 电工电子产品环境试验 温度冲击试验 2.GJB360.7-87温度冲击试验方法 3.GJB367.2-87 405温度冲击试验方法 4.GJB150.5-1986温度冲击试验 |
主要技术参数 | ||
型号 | 工作室（W×D×H（mm） | 外型（约）（ W×D×H(mm） |
SGGDWCJ-50 | 350×350×400 | 1600×1500×2000 |
SGGDWCJ-100 | 450×450×500 | 1700×1600×2100 |
SGGDWCJ-150 | 500×500×600 | 1750×1600×2100 |
SGGDWCJ-225 | 500×600×750 | 1800×2000×2100 |
SGGDWCJ-250 | 600×600×700 | 1900×2000×2100 |
SGGDWCJ-408 | 600×800×850 | 1900×2500×2150 |
SGGDWCJ-500 | 700×800×900 | 2000×2500×2150 |
SGGDWCJ-800 | 800×1000×1000 | 2100×2700×2200 |
SGGDWCJ-010 | 1000×1000×1000 | 3500×3500×2200 |
低温室温度范围： RT～-70℃ 按要求定制 | ||
高温室温度范围： RT～+200℃ 按要求定制 | ||
冲击温度范围： -20℃ -40℃ -50℃ -60℃ （ +80 +120℃ +160℃）可以按照要求选定 | ||
注：可以根据客户要求，定制非标尺寸 |
主要性能参数 | |
温度偏差 | ≤±2.0℃(空载) |
温度波动 | ≤±0.5℃(空载) |
试样放置方式 | 静态（产品不动） |
降温时间 | RT～-70℃约50分钟(空载) |
升温时间 | RT～+200℃约50分钟(空载) |
温度回复时间 | ≤5min |
温度转化时间 | ≤15s |
温度转换方式 | 气动风门切换，换气式 |
控制系统 | |
显 示 器 | 7寸真彩触摸屏控制仪表，操作简单，设定方便，控温精度0.01℃，超出1200段编程 |
运行方式 | 程序或定值两种控制方式自由转换 |
箱体结构/材质 | |
内箱材料 | 1.5mmSUS304 不锈钢板 |
外箱材料 | 1.5mm冷板经数控机床制作静电喷涂 |
绝热材料 | 聚氨酯+超细玻璃棉，厚度100mm，（-50℃一下110mm）。 |
观察视窗 | 带导电膜中空玻璃观察视窗及耐高低温照明装置，观察视窗玻璃加热功能。可防止低温试验时凝露及结霜。 |
密封材料 | 采用硅橡胶，密封可靠，抗老化性好 |
隔板 | 试验箱配有两块不锈钢条状搁板高度可移动搁条 |
搁板每块承重 | 50kg（可按客户要求去做） |
箱体底板承重 | 150kg（可按客户要求去做） |
高档脚轮 | 我们在设备底部设计了四套脚轮，可以移动可以固定 |
空气调节/加热系统 | |
空气调节方式 | 强制内循环通风,可调式导风板设计，平衡调温调湿以保证试验箱温场均匀 |
空气循环装置 | 空气循环装置特制不锈钢长轴马达加不锈钢多翼式离心风叶，有效地保证了试验箱内置式风道的合理循环 |
空气加热方式 | 镍铬合金电热丝式加热器加热器控制方式：PID控制方式，使用无触点等周期脉冲调宽SSR（固态继电器） |
制冷 | |
压缩机 | 法国全封闭泰康制冷压缩机，双级制冷，低于-40℃复叠制冷（或半封闭谷轮） |
制冷剂 | 单级一级：R-404a 复叠二级：R-23(无氟） |
冷却 | 风冷或水冷 |
传感器 | |
温度传感器 | A级铂金电阻（PT100) |
蒸发器 | |
高效能内螺纹盘管，翅片为高效能型紊流铝翅片，换热管为“U”型，制, , 冷剂在管内能连续蒸发，蒸发, 更, 彻底。 |
安全装置 | |
漏电保护 | 压缩机超压保护 |
箱内超温保护 | 压缩机过热保护 |
风机过热保护 | 压缩机过流保护 |
相序缺项保护 | 水路系统保护 |
操作人员安全保护 |
附件标准配置 | |
标准样品架 | SUS304材质 2 |
照明灯 | 飞利浦1 |
测试孔 | ∮50mm（∮60mm ∮80mm ∮100mm 非标定制） |
高低温胶塞 | 1 |
高档脚轮 | 4 |
安装和使用条件 | |
电源 | ○AC380V 三相四线+保护地线； ○电压允许波动范围：AC380V ±10% ○频率允许波动范围：50Hz ±0.5 Hz ○保护地线接地电阻小于4Ω；TN-S方式供电或TT方式供电 |
使用环境 | ○ 温度：5℃～30℃，相对湿度：≤85%RH |
场地 | ○地面平整，通风良好，不含易燃、易爆、腐蚀性气体和粉尘 ○附近没有强电磁辐射源 ○设备周围留有适当的维护空间 |
品牌
sungoll尚高
规格
SGGDWCJ
型号
SGGDWCJ
