1、前 言

   感谢贵司选择了尚高公司的产品，尚高公司不仅给贵司提供质量优良的产品，而且将提供可靠的售后服务。

    为确保贵司使用人员之人身安全及仪器的完好性，在使用本仪器前请充分的阅览本操作手册，确实留意其使用上的注意事项。本操作手册详细介绍此仪器之设计原理、依据标准、构造、操作规范、校正、保养等内容。在本操作手册中如有提及之各种“试验规定”、标准时均只作参考用，如贵司觉得的有出入请自行检阅相关标准和数据。

      特别声明：

           本操作手册不能和为向本公司提出任何要求的依据

           本操作手册的最终解释权归本公司

              苏州尚高检测设备有限公司

                电话:13160107223

网址：www.sungoll.com

2、注意事项

1）.安全上的记号:

在本手册中,关于安全上的注意事项以及使用仪器时有下列重要的各显示事项,为了防止意外事故及危险,请务必遵守下列危险﹑警告﹑注意的记言:

在本仪器上,以下记号表示注意﹑警告。

概 述

设备介绍：

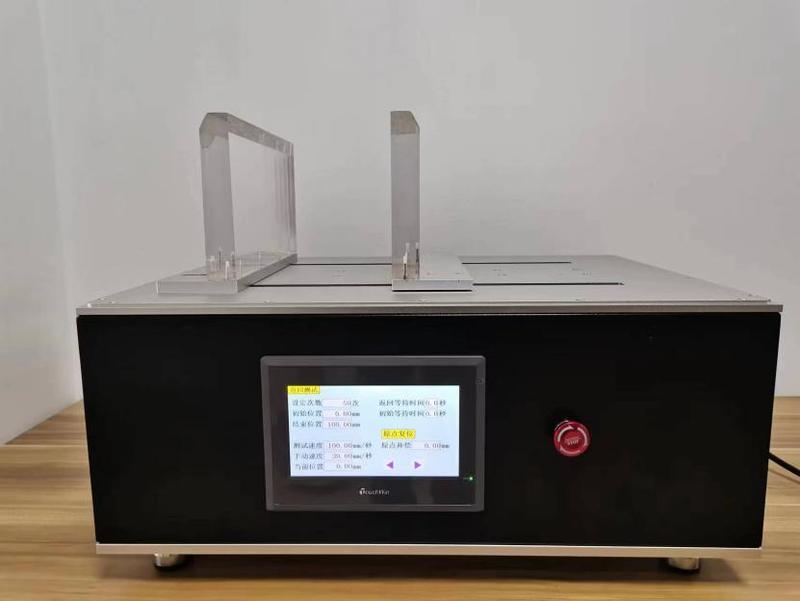

SGK-TY01 折弯试验机可应用于各种柔性材料产品的，本机为非标定制机型，本机采用触摸屏+PLC程序控制，用伺服系统作为驱动源，测试可相当顺畅与稳定。主要应用于UTG柔性玻璃材料的弯折寿命测试。具有次数、速度、行程等相应数据的设定和显示，测试后通过其他试验检测其相关数据。

2）设备参数：

＊测试间距：0-300mm可调节；

＊控制方式：触摸屏加PLC程序控制动作；

＊测试速度：1-61次/分钟；

＊测试次数：1~999999内可以任意设定；

＊测试尺寸：最大 长300mm*宽300mm，

＊仪器尺寸（L×W×H）：620mm*450mm*450mm；

＊工作电源：AC220V、50HZ ；

＊机器重量：约45kg；

＊机器功率：400W；

4仪器安装

设备摆放于平整台面-插头插入220V稳定电源即可

台面不平可通过调节地脚螺丝进行调节。

5操作说明

快速操作指南：

开启电源

进入系统

原点复位（也可在设置界面复位）

设置界面-手动调节是两块夹板分开到方便粘贴样品位置，安装测试样品，建议用双面胶先粘接样品两个边，撕开双面胶，贴于夹板金属位置

输入初始及结束位置

回到测试画面，点击启动测试

中途可暂停（即停止键）

紧急情况请按下急停开关

测试完成，会显示次数达到（点击次数清零后显示消失）

更换样品再次重复步骤

注意：如果设备关机，请再次开机后，先取下样品，再进行复位（不然放在夹板的样品就会损毁！！！！！！）

1）机械结构：

（1）外部结构

可调固定板

（原点复位后如中间存在间隙，拧开固定板的4颗螺丝手动将固定板推

平至两块折板归零）：

3）程控界面：

(图-1）

（图-2）

（图-3）

操作步骤

插入220V电源。

确认急停开关是开启状态（右旋即开）。

打开电源开关，绿色指示灯亮。

初始界面“弯折试验机”“点击进入”（如 图-1）。

取下防护罩。

点击测试画面中的“原点复位”（图-2 右下黄色框内）。

设定画面（进入设定画面需输入密码：123456 解锁 ENT确认方可进行如下设定）（图-3）

→设定次数：触屏框内输入设定，可设定1-999999

→初始位置：可在0-298mm内任意设定。

→结束位置，设备最大行程，300mm以内均可设置。

→测试速度：0-600mm/秒，具体测试次数在“测试画面”“测试效率次/分”中实时查看。（测试速度随行程设定不同，显示效率不同）

→手动速度：手动调节行程的速度（对应左右箭头调节移动）。

→当前位置：手动调节时可观察的实时位置。

→返回，初始 等待时间：每次往复动作的停留时间。

→原点补偿：出厂后正常不需要补偿

（8）测试画面（图-2）：

→当前次数：当前实时测试次数（下方 次数清零）；

→测试效率：实时计算显示 次/分钟；

→启动：点击启动开始运行；

→复位：点击复位机器自动找原点，此时主要不要放入产品测试；

→停止：点击停止设备将处于暂停状态，点击启动可继续。

完成上述设定后，到设定界面，手动调节左右位置-可以将样品放入位置，用双面胶贴到铝板齐平位置。回到测试画面点击启动，运行到指定次数完成后会自动停止，

注意：1、中途停止，为暂停键，点击启动可继续运行。

紧急情况，直接按下急停按键。

运行中请勿将手或者其他物品深入弯折板，以免造成损伤。

注意保持机台清洁。

6保养事项

避免阳光直射及潮湿环境

设备表面保持清洁，定期擦拭，转轴部位定期喷防锈润滑油。

备 注

   本手册若有疏漏之处，须要加以补充或更正；以及试验机因改进、改良、创新等而变更设计；或是换装较优组件，而使用方法必须另外说明者，均载于栏

    本册之编辑是为了协助贵厂了解之操作及应注意的事项，因此请妥善保管，以便必要时之参考。本公司随时在创新和改良产品，本册这中例举，图解及规范，概以本册发布时之机型为准。

未经许可   禁止翻印
